domingo, 16 de mayo de 2010

MODELO OSI

El modelo de referencia de Interconexión de Sistemas Abiertos (OSI, Open System Interconnection) fue el modelo de red descriptivo creado por la Organización Internacional para la Estandarización lanzado en 1984. Es decir, fue un marco de referencia para la definición de arquitecturas de interconexión de sistemas de comunicaciones.


Modelo de Referencia OSI

El advenimiento de protocolos más flexibles donde las capas no están tan demarcadas y la correspondencia con los niveles no era tan clara puso a este esquema en un segundo plano. Sin embargo es muy usado en la enseñanza como una manera de mostrar cómo puede estructurarse una "pila" de protocolos de comunicaciones.
El modelo especifica el protocolo que debe ser usado en cada capa, y suele hablarse de modelo de referencia ya que es usado como una gran herramienta para la enseñanza de comunicación de redes. Este modelo está dividido en siete capas:


Capa física (Capa 1)
Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.
Sus principales funciones se pueden resumir como:
Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados (o no, como en RS232/EIA232), coaxial, guías de onda, aire, fibra óptica.
Definir las características materiales (componentes y conectores mecánicos) y eléctricas (niveles de tensión) que se van a usar en la transmisión de los datos por los medios físicos.
Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).
Transmitir el flujo de bits a través del medio.
Manejar las señales eléctricas/electromagnéticas del medio de transmisión, polos en un enchufe, etc.
Garantizar la conexión (aunque no la fiabilidad de ésta).


Capa de enlace de datos (Capa 2)
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso a la red, de la notificación de errores, de la distribución ordenada de tramas y del control del flujo.
Se hace un direccionamiento de los datos en la red ya sea en la distribución adecuada desde un emisor a un receptor, la notificación de errores, de la topología de la red de cualquier tipo.


Capa de red (Capa 3)
El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores, aunque es más frecuente encontrar el nombre inglés routers y, en ocasiones enrutadores.
Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en determinados casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre esta capa principalmente, para descartar direcciones de máquinas.
En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta su receptor final.

Capa de transporte (Capa 4)
Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a UDP o TCP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión.

Capa de sesión (Capa 5)
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre los dos computadores que están transmitiendo datos de cualquier índole.
Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. En muchos casos, los servicios de la capa de sesión son parcial o totalmente prescindibles.


Capa de presentación (Capa 6)
El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.
Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos, ya que distintas computadoras pueden tener diferentes formas de manejarlas.
Esta capa también permite cifrar los datos y comprimirlos. En pocas palabras es un traductor.

Capa de aplicación (Capa 7)
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y servidor de ficheros (FTP). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación. Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando la complejidad subyacente.

DESCRIBIR LAS ARQUITECTURAS DE RED

ETHERNET
Actualmente es el estándar mas ampliamente usado.
•Ethernet esta principalmente orientado para automatización de oficinas, procesamiento de datos distribuido, y acceso de terminal que requieran de una conexión económica a un medio de comunicación local transportando trafico a altas velocidades.

•Este protocolo esta basado sobre una topología bus de cable coaxial, usando CSMA/CD para acceso al medio y transmisión en banda base a 10 MBPS. Además decable coaxial soporta pares trenzados.

•Además de especificar el tipo de datos que pueden incluirse en un paquete y el tipo de cable que se puede usar para enviar esta información, el comité especifico también la máxima longitud de un solo cable (500 metros) y las normas en que podrían usarse repetidores para reforzar la señal en toda la red.
Funciones de la Arquitectura Ethernet

Encapsulacion de datos

•Formación de la trama estableciendo la delimitación correspondiente
•Direccionamiento del nodo fuente y destino
•Detección de errores en el canal de transmisión

Manejo de Enlace
•Asignación de canal
•Resolución de contención, manejando colisiones
Codificación de los Datos
•Generación y extracción del preámbulo para fines de sincronización
•Codificación y decodificación de bits

Acceso al Canal
•Transmisión / Recepción de los bits codificados.
•Sensibilidad de portadora, indicando trafico sobre el canal
•Detección de colisiones, indicando contención sobre el canal

Formato de Trama
•En una red ethernet cada elemento del sistema tiene una dirección única de 48 bits, y la información es transmitida serialmente en grupos de bits denominados tramas. Las tramas incluyen los datos a ser enviados, la dirección de la estación que debe recibirlos y la dirección de la estación que los transmite.

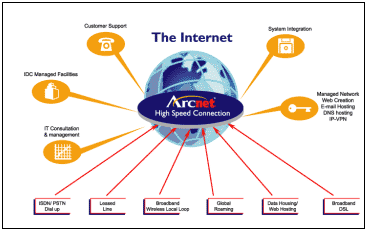

ARCNET
La Red de computación de recursos conectados (ARCNET, AttachedResource Computing Network) es un sistema de red banda base, con paso de testigo (token) que ofrece topologías flexibles en estrella y bus a un precio bajo. Las velocidades de transmisión son de 2.5 Mbits/seg. ARCNET usa un protocolo de paso de testigo en una topología de red en bus con testigo, pero ARCNET en si misma no es una norma IEEE.

ARCNET tiene un bajo rendimiento, soporta longitudes de cables de hasta 2000 pies cuando se usan concentradores activos. Es adecuada para entornos de oficina que usan aplicaciones basadas en texto y donde los usuarios no acceden frecuentemente al servidor de archivos. Las versiones más nuevas de ARCNET soportan cable de fibra óptica y de par-trenzado.
Velocidad
La velocidad de trasmisión rondaba los sd 2 MBits, aunque al no producirse colisiones el rendimiento era equiparable al de las redes ethernet. Empezaron a entrar en desuso en favor de Ethernet al bajar los precios de éstas. Las velocidades de sus transmisiones son de 2.5
Mbits/s. Soporta longitudes de hasta unos 609 m (2000 pies).

Características
•Aunque utilizan topología en bus, suele emplearse un concentradorpara distribuir las estaciones de trabajo usando una configuración de estrella.
•El cable que usan suele ser coaxial, aunque el par trenzado es el más conveniente para cubrir distancias cortas.
•Usa el método de paso de testigo, aunque físicamente la red no sea en anillo.
•El cable utiliza un conector BNCgiratorio.


TOKEN RING
Arquitectura de red desarrollada por IBMen los años 70's con topología lógica en anillo y técnica de acceso de paso de testigo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; no obstante, determinados escenarios, tales como bancos, siguen empleándolo.
Método de acceso al medio
El acceso al medio es determinado por el paso de testigo o tokenpassing, como en Token_Bus
o FDDI, a diferencia de otras redes de acceso no determinístico (estocástico, como Ethernet).
Un token (testigo) es pasado de computadora en computadora, y cuando una de ellas desea transmitir datos, debe esperar la llegada del token vacío, el cual tomará e introducirá los datos a transmitir, y enviará el token con los datos al destino. Una vez que la computadora destino recibe el token con los datos, lo envía de regreso a la computadora que lo envió con los datos, con el mensaje de que los datos fueron recibidos correctamente, y se libera de computadora en computadora hasta que otra máquina desee transmitir, y así se repetirá el proceso.
El token pasa de máquina en máquina en un mismo sentido, esto quiere decir que si una computadora desea emitir datos a otro cliente que está detrás, el testigo deberá dar toda la vuelta hasta llegar al destino.


Características principales
•Utiliza una topología lógica en anillo, aunque por medio de una unidad de acceso de
estaciónmultiple (MSAU), la red puede verse como si fuera una estrella. Tiene topología física estrella y topología lógica en anillo.
•Utiliza cable especial apantallado, aunque el cableado también puede ser par trenzado.
•La longitud total de la red no puede superar los 366 metros.
•La distancia entre una computadora y el MAU no puede ser mayor que 100 metros.
•A cada MAU se pueden conectar ocho computadoras.
•Estas redes alcanzan una velocidad máxima de transmisión que oscila entre los 4 y los
16 Mbps.

VALORAR EL AMBIENTE FISICO

INSTALACIÓN ELECTRICA

Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen. Entre estos elementos se incluyen: tableros, interruptores, transformadores, bancos de capacitares, dispositivos, sensores, dispositivos de control local o remoto, cables, conexiones, contactos, canalizaciones, y soportes.
Las instalaciones eléctricas pueden ser abiertas (conductores visibles), aparentes (en ductos o tubos), ocultas, (dentro de paneles o falsos plafones), o ahogadas (en muros, techos o pisos) .


Elementos Que Constituyen Una Instalación Electrica
1. Acometida. Punto donde se hace la conexión entre la red, propiedad de la compañía suministradora, y el alimentador que abastece al usuario. La cometida también se puede entender como la línea aérea o subterránea según sea el caso que por un lado entronca con la red eléctrica de alimentación y por el otro tiene conectado el sistema de medición. En las terminales de entrada de la cometida normalmente se colocan apartarayos para proteger la instalación y el quipo de alto voltaje.

2. Equipos de Medición. Es a aquél, propiedad de la compañía suministradora, que se coloca en la cometida con el propósito de cuantificar el consumo de energía eléctrica de acuerdo con las condiciones del contrato de compra-venta. Este equipo esta sellado y debe de ser protegido contra agentes externos, y colocado en un lugar accesible para su lectura y revisión.

3. Interruptores. Dispositivo que esta diseñado para abrir o cerrar un circuito eléctrico por el cual esta circulando una corriente.


Control de Condiciones Ambientales

**Instalaciones eléctricas : Es uno de los aspectos fundamentales que deben cuidarse cuando se va a diseñar el centro de cómputo ya que si no se efectúa un buen cálculo sobre la carga que se va a utilizar, esto nos ocasionaría serios problemas al utilizar el equipo. Por esto se requiere hacer un análisis sobre todos los equipos y dispositivos que se vayan a utilizar en el centro de cómputo como si fuesen a trabajar todos al mismo tiempo, así podremos obtener la carga máxima que se pudiera llegar a utilizar. Los equipos de cómputo son unos de los más sensibles a las variaciones de corriente eléctrica por lo tanto es necesario instalar equipos de protección.

**Sistemas de flujo ( Suministro ) ininterrumpible : Se recibe un suministro normal para cargar baterías y se proporciona un suministro limpio cuando el suministro de energía comercial falla. Sirven para proporcionar energía temporal.

**Acondicionadores de línea : Sirven para eliminar las variaciones de voltaje y el ruido eléctrico en grados variantes pero no almacenan energía eléctrica, lo que significa que no pueden contrarrestar interrupciones en el suministro de electricidad.

**Flujo de luminosidad : En las oficinas no es igual el número de luminosidad que se requiere, que en una casa, puesto que las actividades que se realizan son diferentes, se recomienda entre 50 y 75 candelas por pie cuadrado.

Normas de Seguridad e Higiene

NORMAS DE SEGURIDAD E HIGIENE DE LA SALA DE CÓMPUTO
1.Limpiarse los zapatos antes de ingresar ala Sala de Computo.

2.Solo ingresaran los alumnos que estén correctamente uniformados y que tengan su franela y las manos limpias.

3.Ingresar ordenadamente a la Sala de Computo y ubicarse en el lugar que le asigne el Profesor(a).

4.Todos los alumnos deben limpiar con su franela la computadora y mueble.

5.Los alumnos que ingreses en el primer turno deben doblar las fundas y colocarlos en el lugar adecuado. Luego prenderán el estabilizador, monitor y CPU (respectivamente)

6.Mantener la disciplina dentro y fuera del aula.

7.Mantener el orden del mobiliario y limpieza en la Sala de Computo.

8.Espere su lugar las indicaciones del profesor. No toque la pantalla del monitor.

9.Durante el día de Computadora permanecerá prendida; si no muestra ninguna imagen solo pulse una tecla y espere.

10.Los alumnos que ingresen en el último turno deben apagar la computadora, el estabilizador y colocar la funda al monitor y teclado.


Todo usuario de este servicio debe cumplir las NORMAS DE SEGURIDAD E HIGIENE de la Sala de Computo de lo contrario será sancionado de acuerdo al Reglamento Interno de la Institución Educativa.

Sistema de Cableado Estructrurado

Es una forma ordenada y planeada de realizar cableados que permiten conectar teléfonos, equipo de procesamiento de datos, computadoras personales, conmutadores, redes de área local (LAN) y equipo de oficina entre sí.
Al mismo tiempo permite conducir señales de control como son: sistemas de seguridad y acceso, control de iluminación, control ambiental, etc. El objetivo primordial es proveer de un sistema total de transporte de información a través de un medio común.

Entre las características generales de un sistema de cableado estructurado destacan las siguientes:

Soporta múltiples ambientes de computo:
LAN's (Ethernet, Fast Ethernet, Token-ring, Arcnet, FDDI/TP-PMD).
Datos discretos (Mainframes, mini computadoras).
Voz/Datos integrados (PBX, Centrex, ISDN).
Video (señales en banda base, ejemplos.: seguridad de edificios; señales en banda amplia, ejemplos.: TV en escritorio).
Evoluciona para soportar aplicaciones futuras, garantizando así su vigencia en el tiempo.
Simplifica las tareas de administración, minimizando las posibilidades de alteración del cableado.
Efectivo en costo. Gracias a que no existe la necesidad de efectuar cableados complementarios, se evita la pérdida de tiempo y el deterioro de la productividad.
Responde a los estándares.

viernes, 30 de abril de 2010

TECNOLOGÍAS Y SISTEMAS DE COMUNICACIÓN Y ENRUTAMIENTO

CONCENTRADOR
Los concentradores son dispositivos de conectividad que conectan equipos en una topología en estrella. Los concentradores contienen múltiples puertos para conectar los componentes de red.
Hay dos tipos de concentradores:

*Concentradores pasivos. Envían la señal entrante directamente a través de sus puertos sin ningún procesamiento de la señal. Estos concentradores son generalmente paneles de cableado.

*Concentradores activos. A veces denominados repetidores multipuerto, reciben las señales entrantes, procesan las señales y las retransmiten a sus potencias y definiciones originales a los equipos conectados o componentes.

REPETIDOR
Los repetidores reciben señales y las retransmiten a su potencia y definición originales. Esto incrementa la longitud práctica de un cable (si un cable es muy largo, la señal se debilita y puede ser irreconocible).

Instalar un repetidor entre segmentos de cable permite a las señales llegar más lejos. Los repetidores no traducen o filtran las
señales. Para que funcione un repetidor, ambos segmentos conectados al repetidor deben utilizar el mismo método de acceso.

SWIHT
Conmutador (dispositivo de red) Switch (en castellano "conmutador") es un dispositivo electrónico de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la dirección MAC de destino de los datagramas en la red.


ROUTER
Enrutador (en inglés: router), ruteador o encaminador es un dispositivo de hardware para interconexión de red de computadoras que opera en la capa tres (nivel de red). Este dispositivo permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

Los enrutadores operan en dos planos diferentes:
*Plano de Control.
*Plano de Reenvío.

jueves, 29 de abril de 2010

MEDIOS DE TRANSMISIÒN FÌSICA

Actualmente, la gran mayoría de las redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Solo hay tres grupos principales que conectan la mayoría de las redes.

*Cable Coaxial
*Cable de par trenzado (apantallado y no apantallado)
* Cable de fibra óptica


Cable Coaxial
Esta compuesto de un hilo conductor central de cobre rodeado por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico que separa los dos conductores y mantiene las propiedades eléctricas. Todo el cable está cubierto por un aislamiento de protección para reducir las emisiones eléctricas.


Tipos de Cable Coaxial

THICK (grueso). Normalmente como "cable amarillo“. Su capacidad en términos de velocidad y distancia es grande, pero el coste del cableado es alto y su grosor no permite su utilización en canalizaciones con demasiados cables. Este cable es empleado en las redes de área local conformando con la norma10 Base 5.


THIN (fino). Este cable se empezó a utilizar para reducir el coste de cableado de la redes. Su limitación está en la distancia máxima que puede alcanzar un tramo de red sin regeneración de la señal. Sin embargo el cable es mucho más barato y fino que el thick y, por lo tanto, solventa algunas de las desventajas del cable grueso. Este cable es empleado en las redes de área local conformando con la norma 10 Base 2.




Cable de Par Trenzado

Es el tipo de cable más común. Cada cable de este tipo está compuesto por un serie de pares de cables trenzados. Los pares se trenzan para reducir la interferencia entre pares adyacentes. Normalmente una serie de pares se agrupan en una única funda de color codificado para reducir el número de cables físicos que se introducen en un conducto.


Tipos de Cable Trenzado

NO APANTALLADO (UTP): Es el cable de par trenzado normal y se le referencia por sus siglas en inglés UTP (Par Trenzado no Apantallado). Las mayores ventajas de este tipo de cable son su bajo costo y su facilidad de manejo. Sus mayores desventajas son su mayor tasa de error respecto a otros tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración.


APANTALLADO (STP): Cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante. Se referencia con sus siglas en inglés STP (Shield Twiested Pair / Par Trenzado Apantallado).
La lamina apantallante reduce la tasa de error, pero incrementa el costo al requerirse un proceso de fabricación más costoso.


UNIFORME (FTP): Cada uno de los pares es trenzado uniformemente durante su creación. Esto elimina la mayoría de las interferencias entre cables y protege al conjunto de los cables de interferencias exteriores. Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante. . Este es usado dentro de la categoria 5 y 5e (Hasta 100 Mhz).


Fibra Optica
Este cable está constituido por uno o más hilos de fibra de vidrio, cada fibra de vidrio consta de:
*Un núcleo central de fibra con un alto índice de refracción.
*Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor.
*Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo. Cada una de ellas está rodeada por un revestimiento y reforzada para proteger a la fibra.


Tipos de cable de fibra optica
Los cables de fibra óptica se pueden clasificar en dos clases:


Monomodo. Cuando el valor de la apertura numérica es inferior a 2,405, u
n único modo electromagnético viaja a través de la línea y por tanto ésta se denomina monomodo. Sólo se propagan los rayos paralelos al eje de la fibra óptica, consiguiendo el rendimiento máximo,
*Ancho de banda hasta 50 ghz.
*Velocidades 622mbps
*Alcance de transmisión de:100km



Multimodo. Cuando el valor de la apertura numérica es superior a 2,405, se transmiten varios modos electromagnéticos por la fibra, denominándose por este motivo fibra multimodo.
Las fibras multimodo son las más utilizadas en las redes locales por su bajo coste.
*Diámetros fibra óptica multimodo: 62.5/125 Y 100/140 MICRAS
*Distancia de transmisiòn: 2.4 KM. Velocidades: 10Mbps, 16Mbps, 100Mbps,155Mbps

miércoles, 28 de abril de 2010

TIPOS DE ADAPTADORES DE RED


Adaptador de Red (network adaptor). Dispositivo o placa (tarjeta) que se anexa a una computadora que permite comunicarla con otras computadoras formando una red.
Un adaptador de puede permitir crear una red inalámbrica o alambrada.


Hay tres tipos de adaptadores que se utilizan en las redes locales:

Ethemet: suele utilizarse en redes peer-to-peer y cliente-servidor razonablemente grandes, no es mucho más caro que ARCnet y en la mayoría de las situaciones es el doble de rápido.


Las tarjetas de tipo Token Ring: son cuatro veces más caras que las Ethemet y resultan 1.5 veces más rápidas. Los otros beneficios de Token Ring son una mayor fiabilidad que Ethernet , que pueden proporcionar un diagnostico del estado de la red y que cuentan con capacidades de administración que son muy valiosas en las grandes redes.


ARCnet: es usado habitualmente en pequeñas redes peer-to-peer y están sufriendo la competencia de las tarjetas tipo Ethemet.
Para redes inalámbricas.

USB: Sin duda alguna los más versátiles, con un tamaño actual inferior incluso a 8 x 2’5 cm, los adaptadores inalámbricos USB permitirán que disfrutes de los beneficios de estas redes tanto en un PC de sobremesa como en un portátil. Triunfan por su tamaño.

PCMCIA : Exclusivo para los ordenadores portátiles, las tarjetas PCMCIA inalámbricas tampoco disponen de la versatilidad de los adaptadores USB. Su instalación es, en cualquier caso, mucho más simple que el de las tarjetas PCI, ya que ni siquiera hay que abrir el ordenador.



PCI: Los adaptadores de red inalámbricos PCI obligan al usuario que abra su PC de sobremesa, para insertar la tarjeta inalámbrica dentro de una bahía PCI libre. Su ubicación no siempre es la más adecuada por lo que puede sea una única solución en algunos casos.


Ethernet-WIFI: adaptadores inalámbricos que, en lugar de utilizar un puerto de comunicaciones para periféricos, pueden utilizar un RJ-45. Su funcionamiento es similar al de un punto de acceso que sólo dispone de funciones de acceso a la red inalámbrica en lugar de crear la misma.

viernes, 16 de abril de 2010

NUEVAS TECNOLOGÍAS



*Redes Públicas de Radio. Las redes públicas tienen dos protagonistas principales: "ARDIS" (una asociación de Motorola e IBM) y "Ram Mobile Data" (desarrollado por Ericcson AB, denominado MOBITEX). Estas redes permiten la transmisión a través de canales de radio en áreas metropolitanas que pueden ser utilizadas como redes de larga distancia.

*Redes Infrarrojas. Las redes de luz infrarroja están limitadas por el espacio y casi generalmente la utilizan redes en las que las estaciones se encuentran en un solo cuarto o piso.
Para la comunicación de Redes, se utiliza un "transreceptor" que envía un haz de Luz Infrarroja, hacía otro que la recibe. La transmisión de luz se codifica y decodifica en el envío y recepción en un protocolo de red existente. Richard Allen, que fundó Photonics Corp., en 1985 y desarrolló un "Transreceptor Infrarrojo".

*Bluetooth. Es una tecnología que se usa para conectar pequeños dispositivos entre sí. Su capacidad de enviar o recibir datos (lo que se denomina ancho de banda) es pequeña y su alcance apenas sobrepasa los diez metros. Se usa, sobre todo, para telefonía, manos libres o pequeños aparatos de bolsillo.

*Wi-Fi. La tecnología que se utiliza para las redes domésticas es la Wi-Fi, o Wireless Fidelity, también llamada WLan o IEEE 802.11. Aunque todos los dispositivos Wi-Fi son compatibles entre sí, es importante saber que hay dos estándares: el 802.11b y el 802.11g. El primero opera a menos velocidad, aunque es más barato.


VENTAJAS DE REDES INALAMBRICAS
*Permiten la movilidad.
*Facilitan la reubicación de las estaciones de trabajo evitando la necesidad de tirar cableado.
*Rapidez en la instalación.
*Menores costes de mantenimiento.



*Redes de Telefonías celulares. Estas últimas son utilizadas para transmitir información de alto precio, ya que en la actualidad los módems son más costosos debido a la circuitería especial, que permite mantener la pérdida de señal. Esta pérdida de señal no es problema para la comunicación de voz debido a que el retraso en la conmutación dura unos cuantos cientos de milisegundos, lo cual no se nota, pero en la transmisión de información puede causar defectos.

Desventajas de la transmisión celular son:
• La carga de los teléfonos se termina fácilmente.
• La transmisión celular se intercepta fácilmente
• Las velocidades de transmisión son bajas.

*Nueva tecnología para la telefonía por Internet.
Intel, el mayor fabricante de chips del mundo, y el conglomerado industrial alemán Siemens colaborarán en el desarrollo de una nueva tecnología para ofrecer telefonía por Internet.
La tecnología que quieren desarrollar estará basada en los chips ambivalentes de Intel y en servidores montados en estantes, junto con el HiPath 8000 de Siemens y la tecnología de telecomunicaciones OpenScape.





*La tecnología Power Line Communications (PLC) hace posible la transmisión de voz y datos a través de la línea eléctrica doméstica o de baja tensión. Esta tecnología hace posible que conectando un módem PLC a cualquier enchufe de nuestra casa, podamos acceder a Internet a una velocidad entre 2 y 20 Mbps, aunque en las pruebas que ha realizado la empresa española DS2 han llegado a alcanzar los 45 Mbps de subida.
La compañía eléctrica Endesa, que cuenta con una Web dedicada al PLC, ha realizado dos pruebas pilotos y ahora está haciendo una prueba masiva en Zaragoza con 1.000 usuarios.


Una parte de la definición topológica es la topología física, que es la disposición real de los cables o medios. La otra parte es la topología lógica, que define la forma en que los hosts acceden a los medios para enviar datos. Las topologías más comúnmente usadas son las siguientes:
Topologías Lógicas Y Topologías Físicas.


Es la forma que adopta un plano esquemático del cableado o estructura física de la red, también hablamos de métodos de control.

*Una topología de bus circular usa un solo cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone.
Ventajas de la topología de Bus:
*Es fácil conectar nuevos nodos a la red.
*Requiere menos cable que una topología de estrella.

Desventajas de la topología de Bus:
*Toda la red se caería si hubiera una ruptura en el cable principal.
*Se requieren terminadores.
*Es difícil detectar el origen de un problema cuando la red “cae”.
*No se debe utilizar como única solución en un gran edificio.

*La topología de anillo conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable.

Ventajas de topología de anillo:
*El sistema provee un acceso equitativo para todas las computadoras
*El rendimiento no decae cuando muchos usuarios utilizan la red.
Desventajas de topología de anillo:
*La falla de una computadora altera el funcionamiento de toda lea red.
*Las distorsiones afectan a toda la red.



La topología en estrella conecta todos los cables con un punto central de concentración. La topología en estrella es la posibilidad de fallo de red conectando todos los nodos a un nodo central.
Ventajas de la topología de estrella:
*Gran posibilidad de desconectar elementos de red sin causar problemas.
*Facilidad para la detección de fallo y su reparación.

Desventajas de la topología d estrella:
*Requiere más cable que la topología de bus.
*Un fallo en el concentrador provoca el aislamiento de todos los nodos a él con conectados.
*Se han de comprar hubs o concentradores.

*Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de hubs o switches. Esta topología puede extender el alcance y la cobertura de la red.

Ventajas de topología de estrella extendida:
*La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos que se deben interconectar con cualquier nodo central.





*Una topología jerárquica es similar a una estrella extendida. Pero en lugar de conectar los HUBs o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología.

Desventaja de topología jerárquica:
*A pesar de ser fácil de controlar, tiene como desventajas, la posibilidad de cuellos de botella, la centralización y saturación de datos, la opción a que falle la parte principal, con lo cual toda la red dejaría de funcionar.


*La topología de malla se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio. El uso de una topología de malla en los sistemas de control en red de una planta nuclear sería un ejemplo excelente.

Ventajas de la topología en malla:
*Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
*No puede existir ninguna interrupción en las comunicaciones.
*Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
*Si falla un cable el otro se hará cargo del trafico.
*No requiere un nodo o servidor central lo que reduce el mantenimiento.
*Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.


Desventajas de la topología en malla:
*Esta red es costosa de instalar ya que requiere de mucho cable.



La topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de tokens.

*La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.

*La topología transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, ese host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se vuelve a repetir.


El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de redes híbridas.

*Anillo en Estrella: Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo.

*"Bus" en Estrella: El fin es igual a la topología anterior. En este caso la red es un "bus" que se cablea físicamente como una estrella por medio de concentradores.

*Estrella Jerárquica: Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.
